PTP-Checker

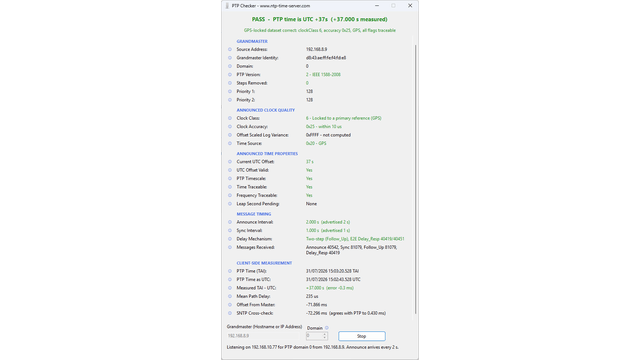

Das Tool erstellt einen vollständigen Bericht über Ihren Grandmaster, einschließlich der angekündigten Uhrenklasse, Uhrengenauigkeit und Zeitquelle, der angekündigten Zeiteigenschaften, des Nachrichten-Timings sowie des gemessenen Versatzes und der Pfadverzögerung aus Sicht des Clients.

Jeder Messwert wird mit einer unabhängigen SNTP-Abfrage abgeglichen, sodass Sie bestätigen können, dass die PTP-Zeitskala tatsächlich mit dem korrekten Versatz zur UTC läuft.

Grandmaster:

• Quelladresse : Die IP-Adresse, von der die Announce-Nachrichten tatsächlich eintreffen.
• Grandmaster-Identität : Die acht Byte lange Uhrenkennung des Grandmasters, die üblicherweise von seiner MAC-Adresse abgeleitet wird.
• Domäne : Die PTP-Domänennummer von 0 bis 255. Jede Domäne ist ein eigenständiges Zeitsystem im selben Netzwerk.
• PTP-Version : Die verwendete Version des Protokolls. Version 2 ist IEEE 1588-2008.
• Steps Removed : Die Anzahl der Boundary Clocks zwischen dem Client und dem Grandmaster. Null bedeutet, dass der Grandmaster direkt empfangen wird.
• Priorität 1 : Das erste Entscheidungskriterium des Best-Master-Clock-Algorithmus, von 0 bis 255. Niedrigere Werte gewinnen. Der Standardwert ist 128.
• Priorität 2 : Das letzte Entscheidungskriterium des Best-Master-Clock-Algorithmus, von 0 bis 255. Niedrigere Werte gewinnen. Der Standardwert ist 128.

Angekündigte Uhrenqualität:

• Uhrenklasse : Gibt an, wie der Grandmaster derzeit auf eine Referenz rückführbar ist.
  • 6 : An eine primäre Referenz wie GPS gekoppelt.
  • 7 : Im Holdover, zuvor an eine primäre Referenz gekoppelt.
  • 13 : An eine anwendungsspezifische Referenz gekoppelt.
  • 14 : Im Holdover, zuvor an eine anwendungsspezifische Referenz gekoppelt.
  • 52 und 58 : Im Holdover und außerhalb der Spezifikation.
  • 248 : Standard. Die Uhr läuft frei und ist auf keine Referenz rückführbar.
  • 255 : Nur Slave.
• Uhrengenauigkeit : Die eigene Schätzung des Grandmasters, wie nahe er seiner Referenz ist.
  • 0x20 : Innerhalb von 25 ns.
  • 0x21 : Innerhalb von 100 ns.
  • 0x22 : Innerhalb von 250 ns.
  • 0x23 : Innerhalb von 1 us.
  • 0x24 : Innerhalb von 2,5 us.
  • 0x25 : Innerhalb von 10 us.
  • 0x26 : Innerhalb von 25 us.
  • 0x27 : Innerhalb von 100 us.
  • 0x28 : Innerhalb von 250 us.
  • 0x29 : Innerhalb von 1 ms.
  • 0x2A : Innerhalb von 2,5 ms.
  • 0x2B : Innerhalb von 10 ms.
  • 0xFE : Unbekannt.
• Offset Scaled Log Variance : Ein Maß für die Stabilität der Grandmaster-Uhr. Der Wert 0xFFFF bedeutet, dass der Grandmaster ihn nicht berechnet.
• Zeitquelle : Die Art der Referenz, die der Grandmaster verwendet.
  • 0x10 : Atomuhr.
  • 0x20 : GPS oder ein anderes GNSS.
  • 0x30 : Terrestrischer Funk.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Manuell gestellt.
  • 0x90 : Sonstige.
  • 0xA0 : Interner Oszillator.

Angekündigte Zeiteigenschaften:

• Aktueller UTC-Versatz : Die Anzahl der Sekunden, um die TAI der UTC voraus ist. Derzeit sind dies 37 Sekunden.
• UTC-Versatz gültig : Ob der Grandmaster bestätigt, dass der von ihm angekündigte UTC-Versatz korrekt ist.
• PTP-Zeitskala : Ob der Grandmaster die PTP-Zeitskala, also TAI, verteilt und nicht eine beliebige lokale Zeitskala.
• Zeit rückführbar : Ob die verteilte Zeit auf eine primäre Referenz rückführbar ist.
• Frequenz rückführbar : Ob die verteilte Frequenz auf eine primäre Referenz rückführbar ist.
• Schaltsekunde ausstehend : Ob für das Ende des aktuellen Tages eine Schaltsekunde angekündigt ist und in welche Richtung. Die letzte Minute des Tages hat dann entweder 61 oder 59 Sekunden.

Nachrichten-Timing:

• Announce-Intervall : Das gemessene Intervall zwischen Announce-Nachrichten, angezeigt neben dem vom Grandmaster angekündigten Intervall. Der Standardwert beträgt 2 Sekunden.
• Sync-Intervall : Das gemessene Intervall zwischen Sync-Nachrichten, angezeigt neben dem vom Grandmaster angekündigten Intervall. Der Standardwert beträgt 1 Sekunde.
• Verzögerungsmechanismus : Ob der Grandmaster im One-Step- oder Two-Step-Verfahren arbeitet und ob die Pfadverzögerung Ende-zu-Ende oder Peer-zu-Peer gemessen wird.
  • One-Step : Die Sync-Nachricht enthält ihren eigenen Sendezeitstempel.
  • Two-Step : Der Sendezeitstempel folgt in einer separaten Follow_Up-Nachricht.
  • E2E : Die Pfadverzögerung wird mit Delay_Req und Delay_Resp zum Grandmaster gemessen.
  • P2P : Die Pfadverzögerung wird mit Pdelay_Req und Pdelay_Resp Verbindung für Verbindung gemessen.
• Empfangene Nachrichten : Eine laufende Zählung jedes während des Tests empfangenen Nachrichtentyps, die etwaige Lücken oder Verluste im Zeitaustausch aufzeigt.

Clientseitige Messung:

• PTP-Zeit (TAI) : Die vom Grandmaster gewonnene Zeit auf der PTP-Zeitskala.
• PTP-Zeit als UTC : Dieselbe Zeit, umgerechnet in UTC anhand des angekündigten UTC-Versatzes.
• Gemessenes TAI - UTC : Der tatsächlich gemessene Versatz zwischen den beiden Zeitskalen, mit der Abweichung vom angekündigten Wert. Damit lässt sich ein Grandmaster erkennen, der einen falschen UTC-Versatz ankündigt.
• Mittlere Pfadverzögerung : Die durchschnittliche Einweg-Netzwerkverzögerung zwischen dem Grandmaster und dem Client, berechnet aus dem Sync- und Delay_Resp-Austausch.
• Versatz zum Master : Der Versatz der lokalen Uhr relativ zum Grandmaster, abzüglich der mittleren Pfadverzögerung.
• SNTP-Gegenprobe : Eine unabhängige SNTP-Messung desselben Hosts und wie genau sie mit dem PTP-Ergebnis übereinstimmt. Eine große Abweichung deutet eher auf ein Problem mit dem Grandmaster als mit dem Netzwerk hin.
